ALM-L; Nikon Eclipse Ci, bruk og vedlikehold v. 1.5

Hensikt

Å sikre en best mulig kvalitet på mikroskopering, samt sørge for jevnlig vedlikehold av mikroskopet som er plassert på hematologisk seksjon, Medisinsk Biokjemi og på Medisinsk Mikrobiologi, ALM-L.

Omfang

Prosedyren gjelder bioingeniører, fagarbeidere og leger som er brukere av mikroskopet.

Grunnlagsinformasjon

HISTORIKK

Medisinsk Biokjemi byttet ut et Olympus mikroskop fra 1993 med et Nikon Eclipse Ci med mulighet for bildebehandling, lagring av bilder og vising på skjerm. Mikroskopet er utstyrt med to ekstra innsyn for medbetraktere. Ble tatt i bruk desember 2014.

Medisinsk Mikrobiologi byttet ut et Leica DM L mikroskop med kamera fra 1995 med et Nikon Eclipse Ci Mikroskop uten kamera, men utstyrt med ett ekstra innsyn. Det ble tatt i bruk i januar 2019.

REFERANSER

Hovedreferanse:

(1)   Nikon Upright Microscope Eclipse Ci-S / Ci-L Instruction Manual. M568E 14.6.NF.6 (1/3)

(2)   Nikon DS Camera Control Unit DS-L3 Camera Operation. M555E 12.9.NF.5 (1/3)

Tilleggsreferanser:

(3)   Enkel Norsk Manual Ci-mikroskop

(4)   Bruksanvisning mikroskoper – innstilling

(5)   Vedlikehold og rengjøring av Nikon Mikroskop

Offisielle godkjenninger:

(6)   Leverandør oppgir å være ISO sertifisert. Utstyr og reagens er CE merket etter IVD direktivet.

Høring: Prosedyren har vært til høring hos spesialbioingeniør og fagarbeider.



UTSTYR

Vedlikehold:

  • Linsepapir/gas
  • Sprit
  • Heptan





OFTE STILTE SPØRSMÅL   (FAQ)

  1. Hvorfor blir ikke bildet skarpt?
    1. Lite lys
    2. Aperturblenderen (hjulet) står ikke helt i posisjon
    3. Skitne linser
    4. Mikroskopet må Köhlerinnstilles

  2. Finner ikke rutenettet i tellekammer
    1. Feil innstilling på aperturblenderen (hjulet). Pass på å velg riktig Ph1, Ph2
    2. Kammeret er for nært objektivet

  3. Ikke bilde i mikroskopet i det hele tatt
    1. Lyset er ikke slått på
    2. Pinnen for visningsmodus for bilder er trekt helt ut
    3. Aperturblenderen (hjulet) er helt ute av posisjon
    4. Objektivet er ikke satt i posisjon

  4. Hvorfor blir det ikke bilde på skjermen?
    1. Pinnen for visningsmodus for bilder er ikke trekt ut eller ikke i helt riktig posisjon
    2. For lite lys
    3. Kontrollenheten ikke slått på

Arbeidsbeskrivelse

Kort oversikt:

  1. Generelt
    1. Lysmikroskopering
    2. Fasekontrastmikroskopering
  2. Fremvisning av bilder
  3. Arkivering av bilder
  4. Vedlikehold
  5. Feilsøking

ANSVAR

Fagbioingeniør og / eller spesialbioingeniør er ansvarlig for at mikroskopet til enhver tid fungerer og at prosedyren er oppdatert. Den enkelte er ansvarlig for å gjøre seg kjent med prosedyren og bruk av mikroskopet etter opplæring. Se permen: ALM-MB-L: ”Sjekkliste – årlig oppdatering”.

Ansvarlig fra Medisinsk-teknisk avd. er oppført i basis-skjema i driftsjournalen.



ARBEIDETS GANG

Generelt

Mikroskopet brukes til lysmikroskopering og fasekontrastmikroskopering.

Brukes fortrinnsvis til mikroskopering av blod- og marg-utstryk og påvisning av bakterier i diverse materialer.

Mikroskopering av urin skal foregå på mikroskop på urinlab.

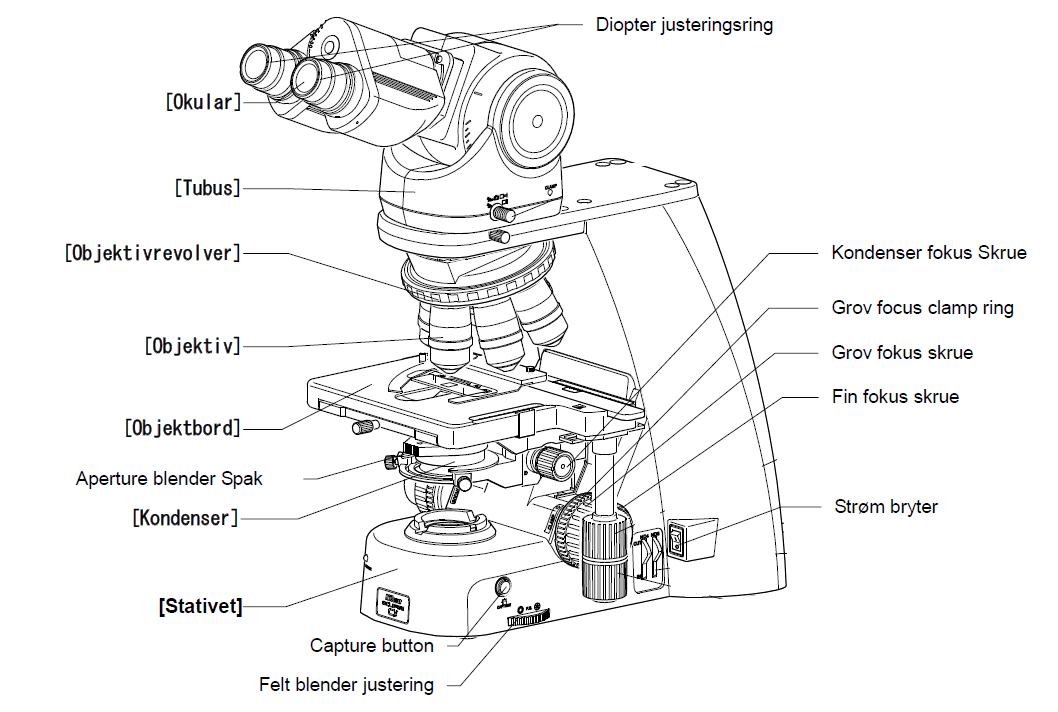

  • Mikroskopet slås på og av med strømbryter nederst på høyre side av mikrosopet. Slå alltid av etter bruk.
  • Lysintensiteten justeres med en skrue nederst til venstre på mikroskopet.
  • Lyspil slås på og av ved å dreie på et sort hjul ved okularene. Lyspilen styres ved hjelp av en «joystick» like ved. Det kan skiftes mellom rødt og grønt etter behov. Slå av lyspilen når den ikke er i bruk.
  • Mikroskopet er utstyrt med fire objektiver, 10x- 40x-50x- og 100x-forstørrelse. Disse er merket med fargekoder.
    10x – gul ring
    40x – blå ring
    50x – blå ring
    100x – hvit ring
    50x og 100x kan brukes til mikroskopering med olje, disse er i tillegg merket med sort ring og påskriften «oil».
    De andre linsene må IKKE komme i kontakt med olje. (På Medisinsk Mikrobiologi brukes også 10x med olje, men ikke i kontakt med oljen.)

  • Ved vanlig lysmikroskopering skal aperturhjulet stå på A. Da har en også tilgang til en knapp fremme på hjulet hvor en kan justere kontrasten (aperturblenderen).

  • 10x- og 40x-fortørrelse brukes også til fasekontrastmikroskopering.
    Aperturhjulet stilles da på respektive fasekontrastinnstilling (står på objektivet).
    10x – Ph1
    40x – Ph2

  • Mikroskopet rengjøres for olje etter bruk. Se vedlikehold.



2



Fremvisning av bilder

Bildene fra mikroskopet kan i tillegg ses på kameraets kontrollenhet, PC og skjerm på veggen. Hvor bildet kan ses styres ved hjelp av en «pinne» til høyre for okularene (på tubus).



Stilling på «pinnen»

Bildene ses

Inn

Mikroskopet

Midt på

Mikroskopet og kontrollenhet/PC/skjerm

Ut

Kontrollenhet /PC/skjerm



For å se bilder på kontrollenheten må den være slått på (knapp nederst til høyre)

For å se bilder på skjerm på veggen må kontrollenhet og TV-skjerm være slått på.

For å se bilder på PC må kontrollenhet og PC være slått på.



Arkivering og evt. sending av bilder

Bilder kan lagres på to forskjellige måter

  1. På minnepenn (enklest)
  2. Direkte på fil fra PC



  1. Ved lagring av bilder på minnepenn, settes minnepennen inn i USBinngang på høyre side av kontrollenheten
    • Det kan tas bilder ved å bruke «Capture»-knappen nederst på høyre side av mikroskopet
      ..eller:
    • Det kan tas bilder ved å benytte skjermen på kontrollenheten (touch-screen). Nederst i bildet står det CAM. Trykk på denne og du får opp en del ikoner. Berør kameraknappen for å ta bilde.

Bildene kan nå oppbevares på minnepennen eller legges over til andre lagringsenheter.



Disse bildene kan lagres på selvvalgt fil eller sendes til annen mottaker som vedlegg på e-post.



  1. Hvis bilder skal lagres på fil via PC
    Åpne programmet «Nikon Mikroskop»
    På høyre side får du opp fire ikoner: «Live», «Freeze», «Capture» og «Auto»
    • «Live» viser det samme bildet som du ser i mikroskopet
    • «Freeze» fryser bildet selv om du beveger preparatet
    • «Capture» tar bilde
    • «Auto» kan du ta flere bilder og lagre dem sammen til slutt.

For å lagre bildene som er tatt må du velge «Save As» og lagre dem som bilder på den fil du måtte ønske.

Lagrede bilder kan sendes som vedlegg på e-post.


For flere muligheter for bildebehandling henvises til Nikon DS Camera Control Unit DS-L3 Camera Operation. M555E 12.9.NF.5 (1/3) 2)





NB!

Ingen bilder skal lagres med pasientdata – bruk f.eks prøvenr for videre identifisering!



Vedlikehold

Mikroskopet rengjøres og innstilles (Köhler) ukentlig, og ellers ved behov.



Rengjøring 5):

  • Linsene holdes rene for støv ved å børste det bort med gas.
  • Fingeravtrykk og olje fjernes med linsepapir fuktet med sprit. Tørk 3-4 ganger. Ved vanskelige flekker brukes heptan, det må da tørkes med sprit etterpå. Heptan må kun brukes på objektiver.
  • Mikroskopet holdes rent med støvtørking med mildt såpevann.



Innstilling (Köhler) 4):

  • Still skarpt på et preparat med 10x forstørrelse.
  • Skru kondensoren helt opp ved hjelp av Kondensor Fokus Skrue (høyre/venstre side)
  • Lukk feltblenderen (nederst høyre side).
  • Senk kondensoren til ringen blir helt skarp (blå/rød).
  • Åpne feltblenderen til lysåpningen går akkurat utenfor synsfeltet. Hvis lysåpningen ikke er midtstilt kan dette gjøres ved hjelp av kondensorskruene (på kondensoren).

Feilsøking

Se Instruction Manual 1).

Søkeord

Mikroskop, Nikon, Köhler
